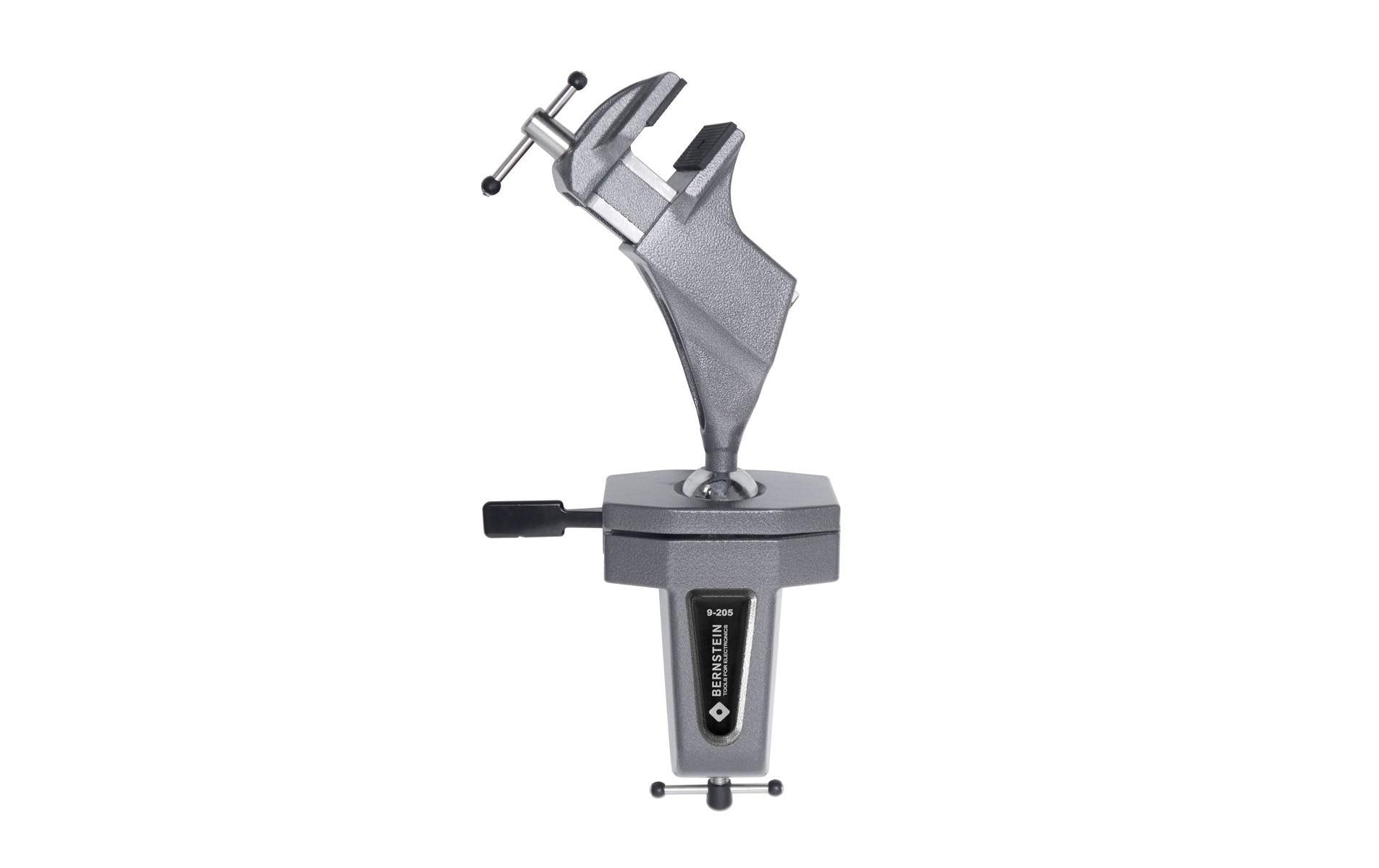

Der Bernstein Kugelgelenk-Schraubstock SPANNFIX ist ein Präzisions-Werkzeughalter mit 360° drehbarem und stufenlos feststellbarem Kugelgelenk, den du einfach an deine Werkbank klemmen kannst. Ein leichter Hebeldruck genügt, um das eingespannte Werkstück stufenlos in jeder zweckmässigen Arbeitslage auszurichten und so eine ergonomische Haltung bei stehender Arbeit (wie Bohren, Sägen, Schleifen, Fräsen oder Trennen) zu ermöglichen. Die individuelle Einstellung der Arbeitshöhe macht deine Arbeit komfortabler und effizienter.
Der Schraubstock-Kopf lässt sich um ±45° neigen und in jede Richtung ausrichten, sodass du vor oder über dem Tisch arbeiten kannst. Die Befestigung zum Anklemmen ist für Werkbänke mit einer maximalen Tischplattenstärke von bis zu 80 mm ausgelegt. Mit einer einfachen Hebelbewegung wird der Kopf in der Kegelpfanne gelöst, individuell positioniert und wieder festgespannt — ohne jegliche zusätzliche Arretierung bietet die Kugel-Klemmung einen äusserst starken Halt. Durch die Justierschraube am unteren Sitz der Kugel kannst du die Kugel-Gängigkeit von locker bis sehr fest nach deinen Anforderungen einstellen.
Das Gerät ist aus Aluminiumguss gefertigt, pulverbeschichtet in dunkelgrau metallic und bietet eine Spannweite von 70 mm sowie eine Tiefe von 38 mm. Die Spannkraft beträgt 1470 N und der maximale Drehmoment liegt bei ca. 24 Nm (Kugel-Ø 40 mm). Die auswechselbaren Spannbacken sind beim SPANNFIX Kunststoffbacken mit 50 mm Breite. Schonbacken zum schonenden Einspannen kratzempfindlicher Werkstücke sind optional in verschiedenen Ausführungen (Filz-, Leder-, Kork- und Gummi-Belag) oder mit Aluminiumprismen für Rohreinspannung erhältlich, alle in Backenbreiten von 50 bis 150 mm. Ersatzbacken (Artikel 9-900-E50 als Paar) sind separat verfügbar.
Die Aluminium-Gussteile sind pulverbeschichtet, die Stahlteile sind verchromt und rostfrei. Bitte beachte, dass wir bei sicherheitsrelevanten Teilen keine Gewährleistung der Haltekräfte abgeben können, ohne deine konkrete Anwendung zu kennen — die Kugel kann sich unter verschiedenen physikalischen Bedingungen anders verhalten als unter optimalen Testbedingungen in unserem Prüflabor.
Highlights
- Spannweite: 70 mm
- Tiefe: 38 mm
- Spannkraft: 1470 N
- Kugelgelenk: 360° drehbar, stufenlos feststellbar
- Befestigung: zum Anklemmen
- Farbe: dunkelgrau metallic
Spezifikationen
| Spannweite |
70 mm |
| Produkttyp |
Schraubstock |
| Tiefe |
38 mm |
| Spannkraft |
1470 N |
| Maximaler Drehmoment (Kugel-Ø 40 mm) |
ca. 24 Nm |
| Kugelgelenk |
360° drehbar, stufenlos feststellbar |
| Neigbarkeit |
±45° |
| Material Gussteile |
Aluminiumguss, pulverbeschichtet |
| Material Stahlteile |
verchromt, rostfrei |
| Farbe |
dunkelgrau metallic |
| Spannbacken |
Kunststoffbacken, 50 mm |
| Befestigung |
zum Anklemmen |
| Max. Tischplattenstärke |
80 mm |
| Zubehör |
Ersatzbacken Artikel 9-900-E50 (Paar) |
