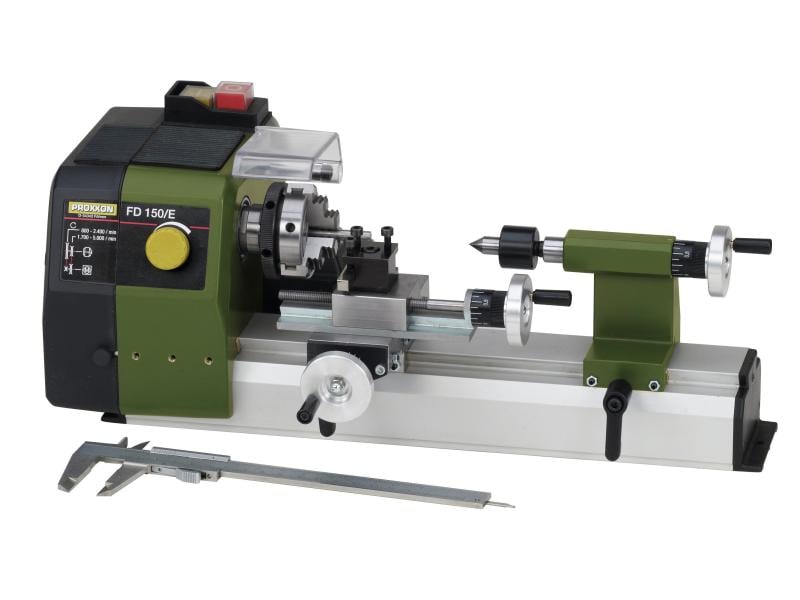

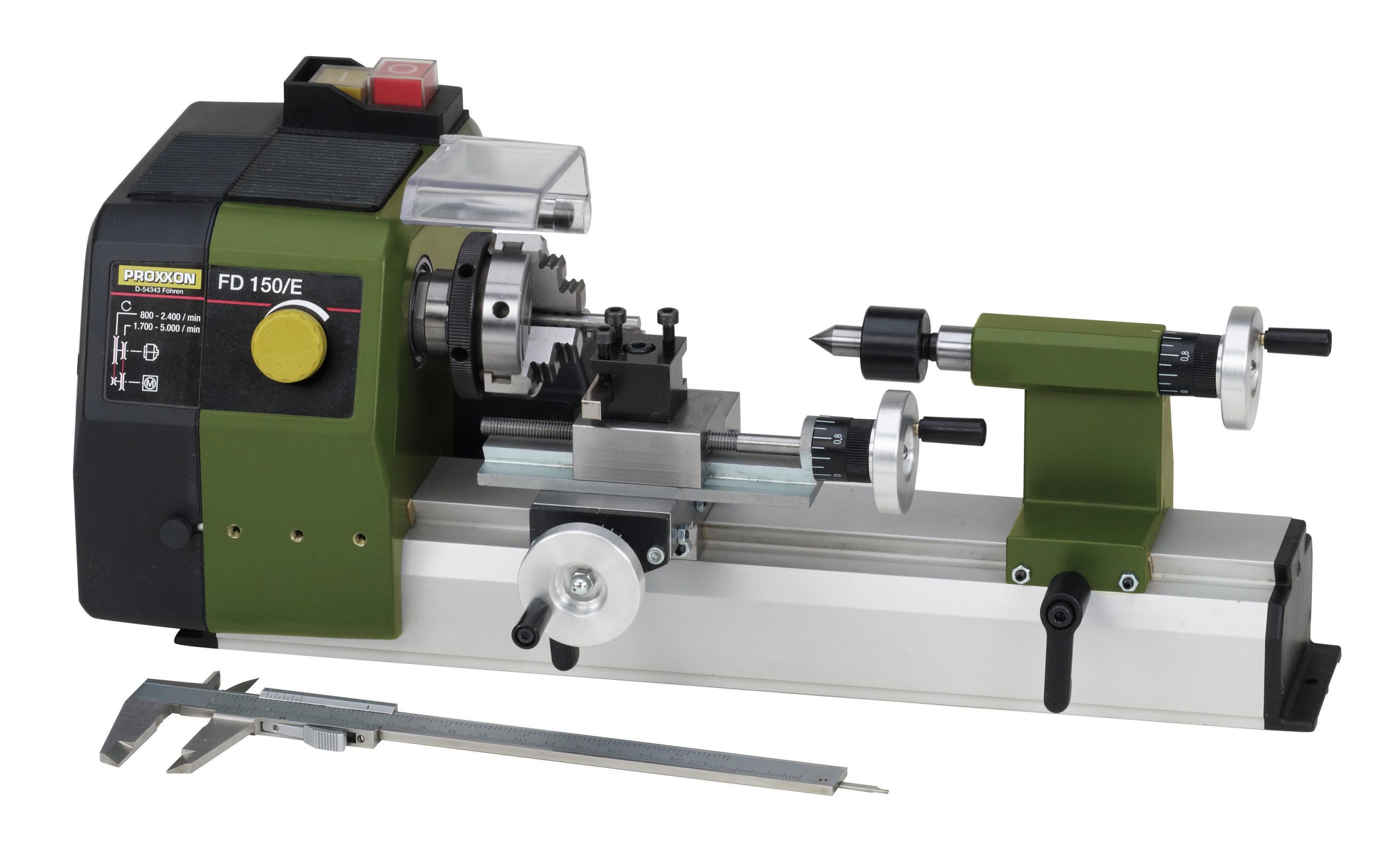

Proxxon | Feindrehmaschine FD 150/E | Spindeldrehzahlen bis 5.000/min

Die Proxxon Feindrehmaschine FD 150/E bietet dir ein 2-stufiges Riemengetriebe kombiniert mit zusätzlicher elektronischer Regelung, das dir Spindeldrehzahlen bis 5.000/min ermöglicht – so findest du die richtige Schnittgeschwindigkeit auch für kleinste Teile. Mit dieser Präzisions-Drehmaschine führst du Plandrehen, Längsdrehen, Ausdrehen, Kegeldrehen, Abstechen und Bohren durch. Im Lieferumfang enthalten sind ein 3-Backen-Futter und eine mitlaufende Körnerspitze bei einer Spitzenweite von 150 mm, Spitzenhöhe 55 mm und Spitzenhöhe über Support 33 mm.

Das Maschinenbett ist mit Schwalbenschwanzführung aus Alu-Strangguss konstruiert, während der Spindelstock aus Alu-Druckguss gefertigt ist. Ein leiser DC-Spezialmotor mit 2-stufigem Riemengetriebe und zusätzlicher Drehzahlregelung sorgt für hohe Durchzugskraft auch bei geringeren Drehzahlen, ideal für grössere Werkstücke. Ein Relais-Schalter mit Not-Aus-Funktion und Wiederanlaufschutz schützt dich beim Betrieb. Die präzisionsgelagerte Hauptspindel verfügt über eine durchgehende 8,5 mm-Bohrung und Passung für Norm-Spannzangen Typ ER 11. Das Dreibacken-Futter spannt zentrisch mit Innenbacken 1 – 20 mm und Aussenbacken 20 – 50 mm.

Der aus Alu-Druckguss gefertigte Reitstock ist mit Pinole und mitlaufender Körnerspitze (Passung MK 0/kurz) ausgestattet. Der Support wird auf dem Bett manuell verschoben und mit einem Hebel geklemmt und hält einen drehbaren Stahlhalter für Drehstähle 6 x 6 mm. Die Bearbeitung erfolgt durch einen Oberschlitten (60 mm Verfahrweg) und Querschlitten (40 mm Verfahrweg). Durch Winkeleinstellung des Oberschlittens kannst du Kegel bis +/– 45° drehen. Die Stellräder verfügen über einen auf 0 justierbaren Skalenring, wobei 1 Teilstrich 0,05 mm und 1 Umdrehung 1 mm entspricht.

Die Stromversorgung erfolgt über 230 Volt, 50/60 Hz. Die 2-stufige Riemengetriebe-Regelung bietet dir Stufe 1 mit 800 – 2.800/min und Stufe 2 mit 1.500 – 5.000/min. Der Verstellweg beträgt beim Planschlitten (X) 40 mm und beim Oberschlitten (Z) 60 mm, der Spindeldurchlass 8,5 mm. Die Maschine ist gebaut nach Schutzklasse 1 und hat eine Grösse von ca. 360 x 150 x 150 mm mit einem Gewicht von ca. 4,5 kg.

Mit umfangreichem Zubehör erweiterst du die Einsatzmöglichkeiten deiner FD 150/E: Eine Radiendreheinrichtung ermöglicht dir das Herstellen konvexer und konkaver Formen sowie das Drehen von Radien oder 3/4-Kugeln bis max. 32 mm Radius. Eine Späneauffangwanne mit Spritzschutz aus 1,5 mm dickem, pulverbeschichtetem Stahlblech (L 400 x B 165 x H 140 mm) lässt sich mit Befestigungsbohrungen sicher an der Maschine befestigen. Ein 4-Backen-Drehfutter (Ø 50 mm) spannt vier- bzw. achteckige Werkstücke mit hoher Präzision. Zahnkranzbohrfutter mit Spannbereich 0,5 – 6,5 mm sind bis 10.000/min zugelassen. Mehrbereichs-Spannzangen Typ ER 11 (D = 11,5 mm, L = 18 mm) in den Grössen 2 – 7 mm ermöglichen hohe Rundlaufgenauigkeit. Ein 6-teiliger Drehstahlsatz aus hochwertigem, kobalthaltigem HSS-Stahl mit Ausdrehstahl, Schruppstahl, Abstechstahl, Spitzstahl, Seitenstahl rechts und links (je 6 x 6 x 60 mm) rundet das Angebot ab.

Highlights

• Spitzenweite: 150 mm
• Spitzenhöhe: 55 mm
• Kegeldrehen: bis +/– 45°
• Spindeldurchlass: 8.5 mm
• Futter: 3-Backen-Futter (zentrisch spannend)
• Motor: DC-Spezialmotor
• Stromversorgung: 230 Volt, 50/60 Hz

Spezifikationen
